Назначение фильтрующего элемента к самоочищающемуся фильтру СФ
Фильтрующий элемент предназначен для тонкой очистки сжатого воздуха от твёрдых частиц и аэрозолей масла и влаги в пескоструйном оборудовании, пневматических приводах и системах.
Загрязнённость подводимого сжатого воздуха должна быть не выше 14-го класса по ГОСТ 17433-80.
Применение фильтрующего элемента позволяет получить очистку сжатого воздуха по содержанию твёрдых частиц по 1-му классу, по содержанию воды и масла по 2-му классу по ГОСТ 17433-80.
Модуль изготовлен в исполнении «УХЛ» для категории размещения «4.2» и предназначен для эксплуатации при температуре окружающей среды от 278К (+5°С) до 313К (+40°С).
Фильтрующий элемент очищается импульсами сжатого воздуха, поступающего с большой скоростью и расширяющегося на внутренней поверхности картриджа. Реле времени контролирует длительность и частоту между импульсами.

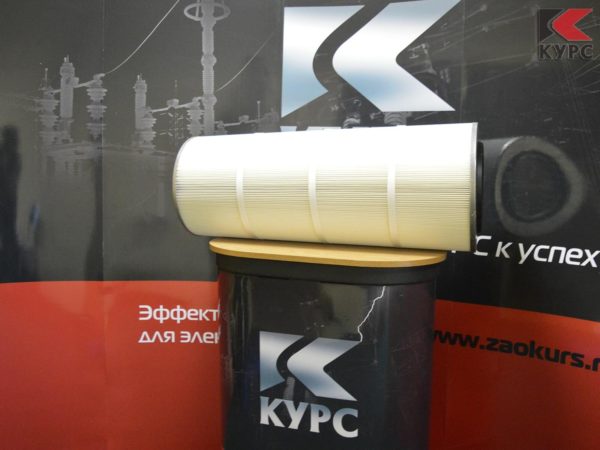

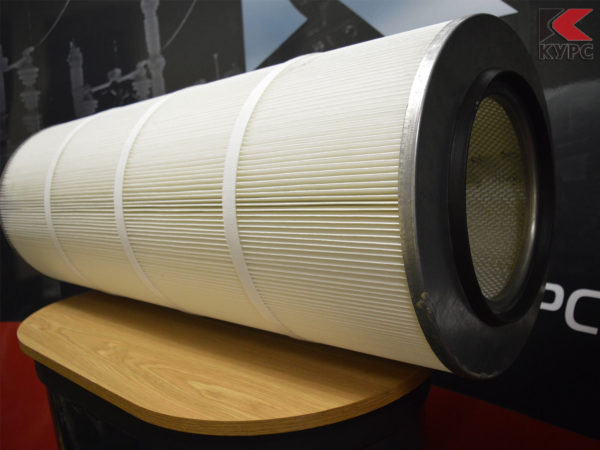

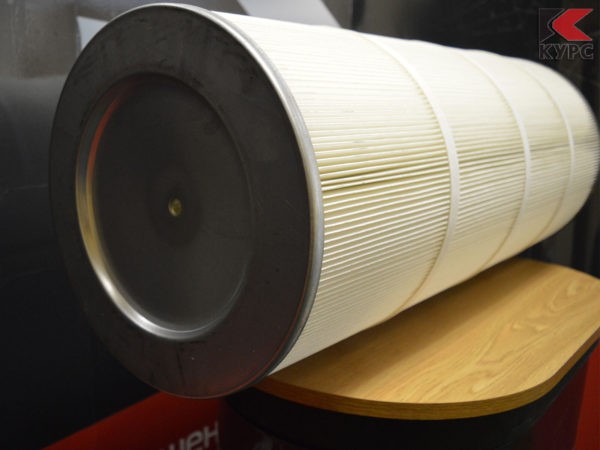

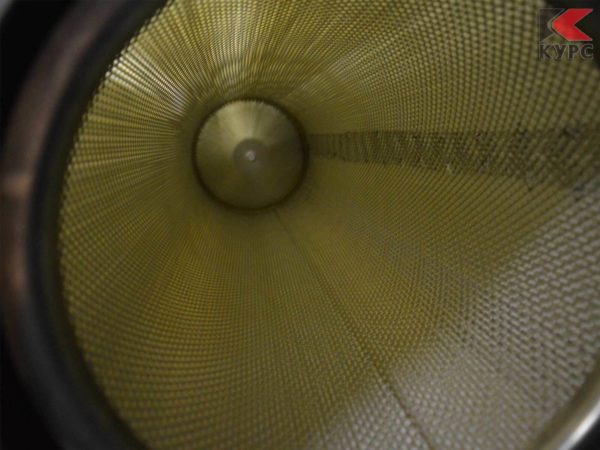

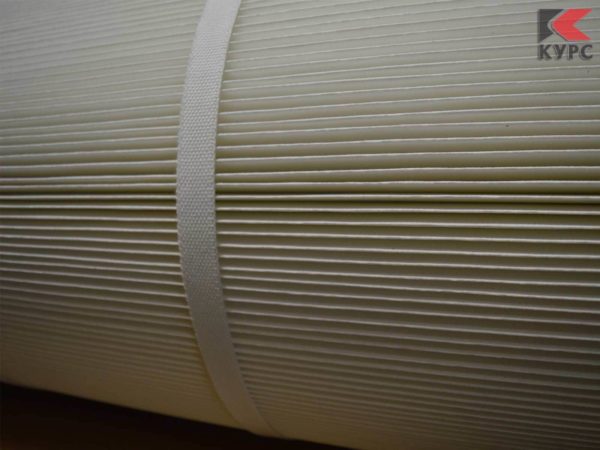

Фильтроэлемент состоит из внутреннего пластмассового перфорированного каркаса, на который по особой технологии нанесен слой пористого бумажного фильтроматериала. На внутреннюю поверхность установлена дренажная капроновая сетка, а торцевые части герметично уплотнены пластмассовыми крышками.
На свободном конце каркаса (патрубке) имеется резьба. Данная конструкция фильтроэлемента используется в изделиях с максимальным давлением 2,5 МПа (25 кгс/см²).
Замена фильтроэлемента производится в следующей последовательности:
- убедиться, что в модуле нет давления,
- снять рукав, соединяющий фильтры,
- отвернуть верхнюю крышку вместе с фильтроэлементом и вынуть из корпуса фильтра, заменить его новым,
- вставить фильтроэлемент с крышкой в корпус и завернуть крышку.
Резьбовое соединение крышки с корпусом должно быть герметичным.

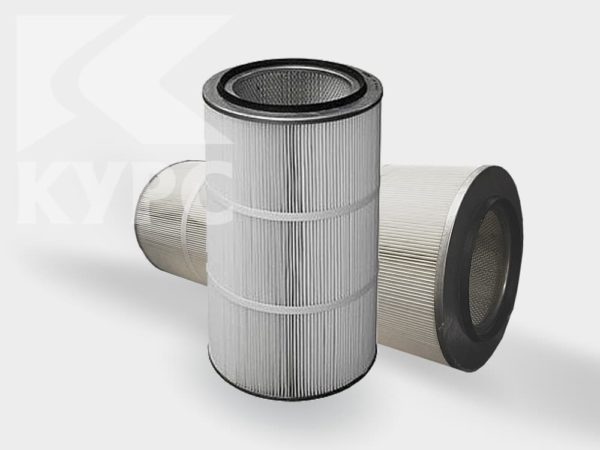

Преимущества фильтроэлементов серии ФЭВ
Фильтроэлементы ФЭВ обладают целым рядом преимуществ, делающих их использование в условиях отечественных производств особенно предпочтительным:
- высокая пропускная способность фильтра-влагоотделителя-маслоотделителя обеспечивается большой площадью фильтрующего элемента,
- продолжительный срок службы,
- минимальные потери давления,
- автоматический отвод конденсата,
- легкая замена фильтрующего элемента,
- монтаж и эксплуатация по схеме «компрессор-фильтр» (такая схема позволяет сэкономить производственную площадь, время и деньги.
